Описание на продукта

DWT-I вентилатор на покрива с аксиален поток


Преглед
Покривният вентилатор с аксиален поток DWT-I, чиито лопатки са подобни на вентилатора с аксиален поток ZD, използва широка лопатка, голямо усукване на хордата и наклонена форма на лопатката, която може да достигне необходимия въздушен обем и налягане по време на работа на ниска скорост, като по този начин намаляване на шума на вентилатора.
1.2. Вентилаторът е разделен на 17 броя вентилатори от 300 - 2400 mm според диаметъра на работното колело, серийният въздушен обем е 1500-22000 m3/h, общото налягане е 60-320 Pa, а лопатките на вентилатора с броя на вентилаторите, по-голям или равен на 12, може да се направи в регулируеми ъгли на лопатките, за да отговори на нуждите на различни работни условия и да постигне икономия на енергия и намаляване на шума.



1.3. Вентилаторът може да бъде направен във взривозащитен тип според нуждите на различни среди, който е приложим за некорозивни места, съдържащи запалими и експлозивни газове, а антикорозионният тип може да бъде приложим за среда, съдържаща корозивни газове.
1.4. За да се отговори на нуждите от регулиране на производителността при различни работни точки, двускоростен мотор може да се използва за реализиране на двускоростно регулиране на скоростта, а двигател с променлива честота и регулатор на променлива честота също могат да се използват за реализиране на безстепенно регулиране на скоростта . Препоръчително е да заключите регулирането, честотата на 25Hz~50Hz.
1.5. Вентилаторът може да бъде оборудван с ръчна или електрическа управляваща клапа, самоокачваща се щора и др. според нуждите на потребителя.
2, Условия на труд
Работна температура: - 20~ плюс 40 ºC;
Влажност: по-малко от 90 процента;

Медийни условия:
Конвенционален тип: некорозивен, незапалим и експлозивен газ (съдържанието на прах не надвишава 100 mg/m3).
Взривозащитен тип: некорозивен, съдържащ запалими и експлозивни газове (съдържание на прах не повече от 100 mg/m3).
Антикорозионен тип: корозивен газ (без прах).
Работно захранване: трифазно, 380V/50Hz.

3. Приложение
Подходящ е за вентилация в складове, промишлени и минни предприятия, електроцентрали, гари, спортни зали и други места със средно ниско налягане и висок поток.
4. Конфигурация
1. Диаметърът на вентилатора на покрива с аксиален поток е от 300-2400 mm и има 17 вида номера на машини. Центробежният покривен вентилатор има девет вида машинни номера от 300-1000 мм. Могат да се доставят и вентилатори с други номера според нуждите на потребителя;
2. Обърнете се към общия монтажен чертеж за структурата на вентилатора на различни модели, която се състои от работно колело, въздуховод, капак, трансмисионни части, амортисьор с хлабав лист, мрежа против птици, предпазна мрежа и други части; (Горната конфигурация е направена според изискванията на потребителя)
3. Режим на задвижване на вентилатора: DWT-1 вентилатор с диаметър<2200mm adopts direct motor drive, and fans with a diameter above 2200mm adopt belt drive mode, or reducer drive mode can be adopted according to customer requirements. There are three types of loose-leaf damper: gravity type, electric type, and manual type.
4. Покривният вятър има широк спектър от приложения и голям брой. Според нуждите на потребителя структурата е сложна. Нашата фабрика може да разработи и подобри формата и структурата според различните технически изисквания на потребителите.

5. Технология на обработка
5.1. Перка на вентилатора: кръстът е направен от стомана, която е пресована, заглушена и хидроформована. Острието е изработено от алуминиева сплав, която е пресована и хидроформована. Острието е занитено и сглобено с кръста. Работното колело е калибрирано чрез статичен и динамичен баланс и точността на баланса не е по-голяма от G5.6.
5.2. Фланецът на външния цилиндър е направен от интегрални фланци и въртене, а капакът е направен от пластмаса, подсилена със стъклени влакна.
5.3. Взривозащитеният и антикорозионен корпус на вентилатора е изработен от пластмаса, подсилена със стъклени влакна.





Параметри на продукта



6, Параметри на работа на покривен вентилатор с аксиален поток DWT-I 6.1. Таблица с параметри на производителността на покривен вентилатор с аксиален поток DWT-I (фиксиран ъгъл).

НОМЕР	(rpm)	(m3/h)	(Pa)	(kW)	dB(A)
3	2850	3300 3000 2600	181 206 232	0.37	66
	1450	1650 1560 1450	62 66 72	0.06	56
4	2850	7450 6350 5300	193 230 250	0.75	69
	1450	5700 5400 4580	176 184 190	0.55	67
	960	3820 2860 1880	80 86 92	0.25	60
5	1450	8000 7000 5600	135 162 191	0.55	68
	960	7000 6700 6400	113 122 131	0.37	63
	720	6000 5000 4100	88 92 96	0.25	58
6	1450	15000 14000 13000	232 251 267	1.5	73
	960	11000 10000 9100	168 183 193	1.1	67
	720	8500 8000 7600	111 127 136	0.55	62
7	960	17500 15000 12500	165 201 212	1.5	69
	720	12000 11000 9200	141 163 177	0.75	63
	560	9300 8500 7200	83 94 102	0.55	59
8	960	27000 25000 23000	175 207 228	2.2	72
	(rpm)	(m3/h)	(Pa)	(kW)	dB(A)
8	720	20000 18000 16000	129 154 167	1.5	66
	560	15750 14500 12250	78 96 121	0.75	63
9	960	34500 29000 24000	202 236 256	3.0	76
	(rpm)	(m3/h)	(Pa)	(kW)	dB(A)
3	2850	3300 3000 2600	181 206 232	0.37	66
	1450	1650 1560 1450	62 66 72	0.06	56
4	2850	7450 6350 5300	193 230 250	0.75	69
	1450	5700 5400 4580	176 184 190	0.55	67
	960	3820 2860 1880	80 86 92	0.25	60
5	1450	8000 7000 5600	135 162 191	0.55	68
	960	7000 6700 6400	113 122 131	0.37	63
	720	6000 5000 4100	88 92 96	0.25	58
6	1450	15000 14000 13000	232 251 267	1.5	73
	960	11000 10000 9100	168 183 193	1.1	67
	720	8500 8000 7600	111 127 136	0.55	62
7	960	17500 15000 12500	165 201 212	1.5	69
	720	12000 11000 9200	141 163 177	0.75	63
	560	9300 8500 7200	83 94 102	0.55	59
8	960	27000 25000 23000	175 207 228	2.2	72
	следобед)	(m3/h)	(Pa)	(kW)	dB(A)
8	720	20000 18000 16000	129 154 167	1.5	66
	560	15750 14500 12250	78 96 121	0.75	63
9	960	34500 29000 24000	202 236 256	3.0	76

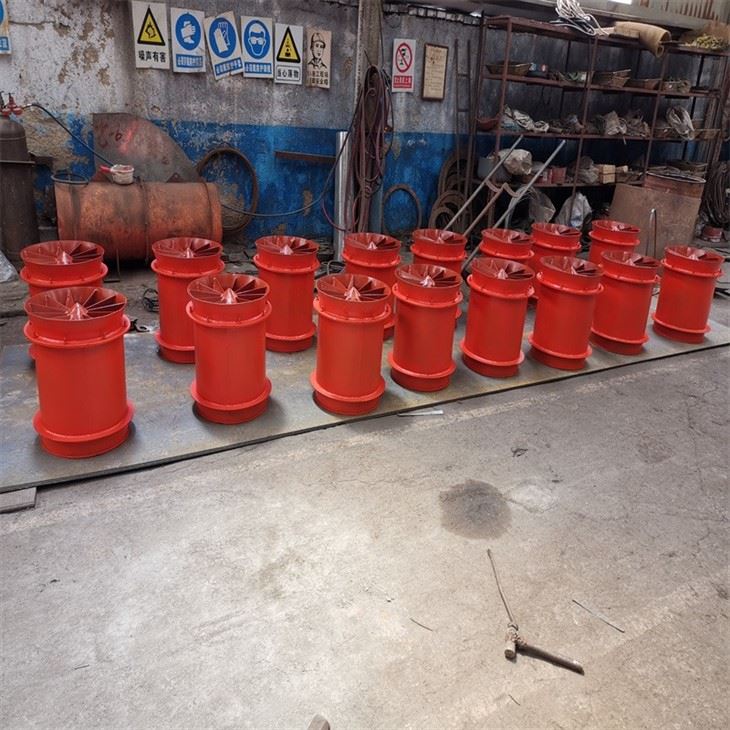

Подробни снимки







Сертификати





Опаковане и доставка



1) Оборудването е оборудвано с редица знаци като табелка с наименование на продукта, знак за посока на въртене, знак за посока на вятъра, знак за заземяване, знак за повдигане, предупреждения за безопасност и т.н.
2) Табелката на продукта включва основно съдържанието на оборудването: основни технически параметри (дебит, налягане, мощност на двигателя, обороти в минута), номер на продукта, дата на производство и т.н., което е удобно за потребителите да проверяват по всяко време
3) Малкото оборудване приема вида на дървени опаковки за износ и голямо оборудване, а стоманената рамка транспортира големи товари.
4) Цялото оборудване е водоустойчиво и устойчиво на дъжд.





профил на компанията



Zibo Hengding Fan Co., Ltd. се намира в индустриален парк, град Beijiao, област Zhoucun, град Zibo, провинция Шандонг, Китай. Фирмата обхваща площ от 12,000 квадратни метра и строителна площ от 8,000 квадратни метра. Компанията има общи активи от 27 милиона RMB и 186 служители, 46 инженери и техници. Той е преминал сертифициране на системата за управление на качеството ISO9001 и поддържа дългосрочни отношения за техническо сътрудничество с много колежи и университети, като Xi'an Jiaotong University, Tianjin Nankai University и др. Сега той се е превърнал в модерно предприятие за производство на вентилационно оборудване с първи - клас оборудване за тестване и производство, висококачествени и отлични производствени форми, силни научни изследвания и развойна сила, строга система за управление на качеството и постепенно усъвършенствано развитие. Компанията има 15 години опит в производството, с годишно производство от 5, 000 комплекта вентилатори





Нашите предимства



Строги стандарти за качество, прецизна машинна обработка и други резервни части и дизайн поддържат стабилността на продукта, стриктно подбрани доставчици на части за продукти и перфектна система за следпродажбено обслужване, за да позволят на клиентите да се насладят на ново изживяване

Нашата компания представи най-новите резултати от изследванията на Китайската академия на науките, C4-II троен поток с усукани крила, които имат висока аеродинамична ефективност.
Повърхността на лопатката на перката на вентилатора е напръскана с усъвършенстван супер-устойчив (CN) метален материал, за да образува устойчив на износване, антикорозионен защитен слой върху повърхността на лопатката. Износоустойчивостта на повърхността на острието е 10 до 50 пъти по-висока от тази на обикновения материал от въглеродна стомана, като по този начин значително удължава експлоатационния живот на острието.



Мерки за осигуряване на качеството:

В дългосрочното управление на производството нашата компания е формирала набор от стандартизирани мерки за контрол на процеса и контролни точки, които могат да предоставят на потребителите висококачествени продукти във всички посоки. Нашата компания има добра репутация и е предприятие, на което потребителите могат да се доверят.

Нашата компания е получила сертификат IS09001 от Международната организация по стандартизация (вижте Enterprise Qualification Materials за подробности). Ние стриктно стандартизираме процеса на работа и контролните точки на производството на продукта



Следпродажбено обслужване



Когато оборудването на купувача е инсталирано, нашата компания отговаря за ръководството за инсталиране на място, обучението на персонала и пускането в експлоатация на тест-драйв. Отделно закупените аксесоари за вентилатори могат да се използват за насоки за телефонна връзка и отстраняване на грешки

Нашата компания гарантира, че структурната безопасност, аеродинамичните характеристики, шумът при работа и външният вид, качеството на доставените вентилатори могат да бъдат проверени и приети от съответните отдели.

Срокът за осигуряване на качеството на доставеното вентилационно оборудване, с изключение на специални разпоредби, е 18 месеца от окончателното приемане на вентилатора.



ЧЗВ



В. Каква информация трябва да предоставя при запитване?

A: Име/модел на вентилатора, KW, налягане на въздуха, дебит, обем на въздуха и температура

Q. Каква е вашата гаранция?
О. Нашата гаранция е 18 месеца след получаване на вентилаторите. По време на гаранционния период подменете повредените части безплатно. Извън гаранционния период, за да осигурите навременни, висококачествени технически услуги и ценови отстъпки за резервни части.
непрекъсната безопасна и висококачествена работа на оборудването.

В. Как вашата фабрика контролира качеството на продукта?
A. Имаме отдел за проверка на качеството. Всички вентилатори работят повече от 3 часа преди доставката, за да тестват качеството. Ако има проблем с качеството, ние ще произведем нов.

Q. Какви са вашите условия на плащане?
A. TT 40 процента КАТО АВАНСОВО ПЛАЩАНЕ И TT 60 процента СЛЕД ПРОВЕРКА ПРЕДИ ИЗПРАЩАНЕ.
B. 100 процента НЕОТМЕНИМ АКРЕДИТИВ НА СТОЯНЕ.

Q. Какви продукти произвеждате?
A. Центробежен вентилатор, тунелен вентилатор, аксиален вентилатор, реактивен вентилатор, минен вентилатор, изпускателен вентилатор, антикорозионен вентилатор, вентилатор с високо налягане, взривозащитен вентилатор, аксесоари за вентилатори и т.н., добре дошли да се свържете с нас, за да научите повече подробности.

Q. Къде е вашата фабрика? Мога ли да посетя вашата фабрика?
A. Zibo Hengding Fan Co., Ltd. се намира в индустриален парк, град Beijiao, област Zhoucun, град Zibo, провинция Shandong, Китай.

В. Колко време ще отнеме доставката след поръчката?
О. 10-15 дни, ако имате нужда от него спешно, можем да го обсъдим за кратко време.

В. Продуктът може ли да се персонализира?
A. Различни типове могат да бъдат персонализирани.
